04G353-2鋼筋混凝土屋面梁(9m單坡)圖集換而言之為9m跨鋼筋混凝土單坡屋面梁施工圖,該圖集通常被簡稱為04g3532圖集。在本節內容中東坡小編為大家整理帶來的是一份pdf格式完整清晰掃描版由21頁組成的04g3532圖集,圖集內容完整,字跡清晰,如果你需要一份04g3532圖集作為工作或?qū)W習的參考資料,那就趕緊點擊本文相應的下載地址來進行下載吧!
04g3532圖集目錄

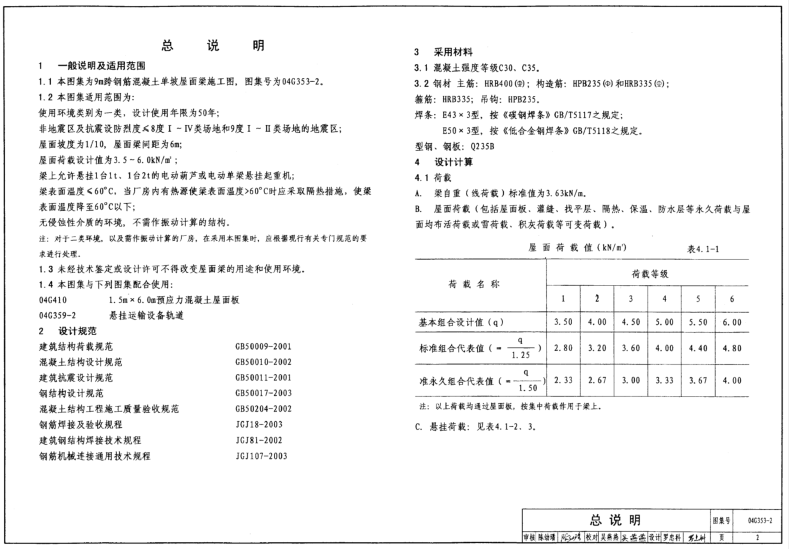

總說明2
屋面構件布置圖7

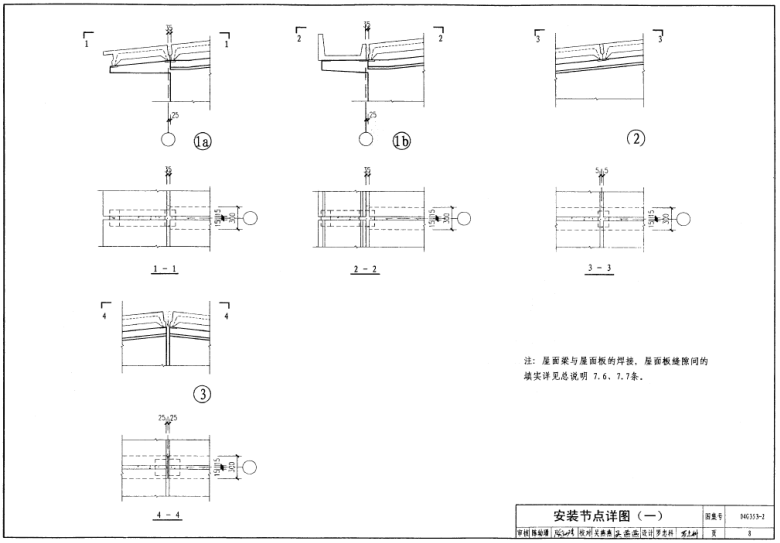

安裝節點詳圖(一)8
安裝節點詳圖(二)9
安裝節點詳圖(三)10
安裝節點詳圖(四)11
懸掛節點詳圖12
支撐安裝節點圖13
預埋件布置圖14
模板圖15
梁端預埋抗震錨固鋼筋16
配筋圖17

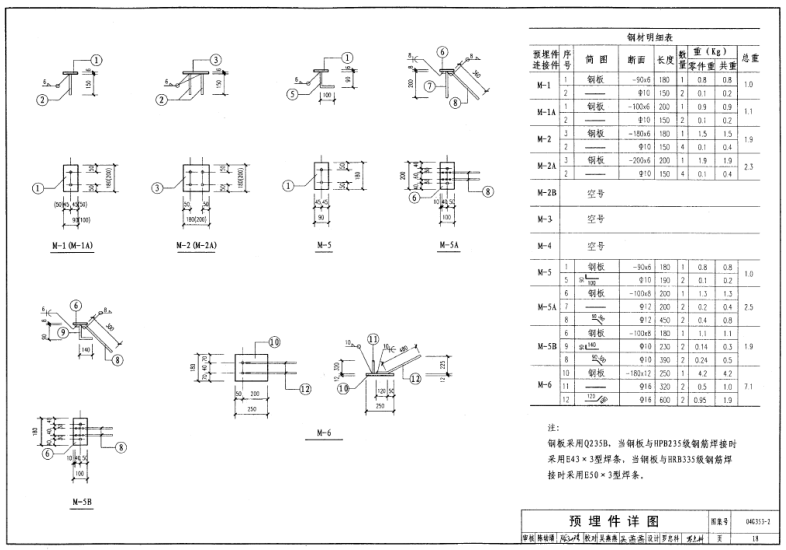

預埋件詳圖18
DL9-1,2鋼筋表19

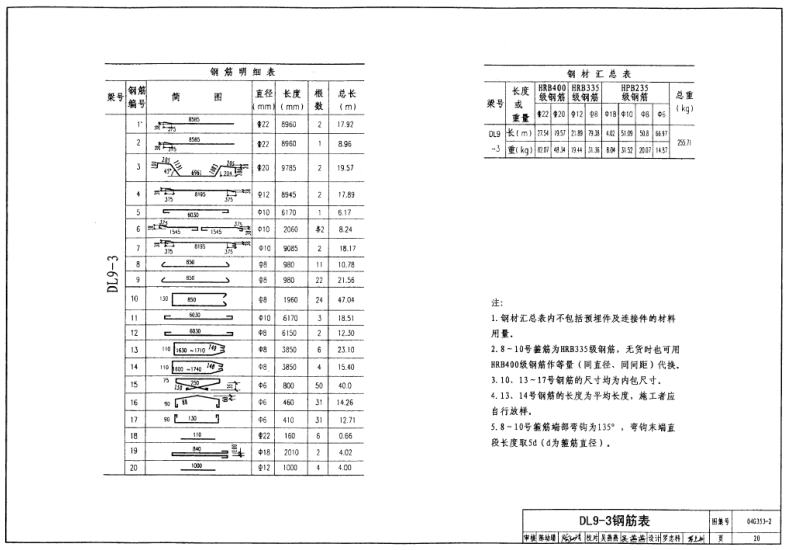

DL9-3鋼筋表20
04g3532圖集樣張
