PCB抄板軟件1.0 綠色免費版

很多設備都要電路板的支持，PCB是印制電路板的意思，在平時電子制作設計中經常需要PCB抄板，這里為用戶帶來的PCB抄板軟件就是一款綠色免費好用的抄板工具，使用也挺簡單，歡迎東坡免費下載！

PCB抄板，業界也常被稱為電路板抄板、電路板克隆、電路板復制、PCB克隆、PCB逆向設計或PCB反向研發，關于PCB抄板的定義，業界和學術界有多種說法，但是都不太完整，如果要給PCB抄板下一個準確的定義，可以借鑒國內權威的PCB抄板實驗室的說法：PCB抄板，即在已經有電子產品實物和電路板實物的前提下，利用反向研發技術手段對電路板進行逆向解析，將原有產品的PCB文件、物料清單（BOM）文件、原理圖文件等技術文件以及PCB絲印生產文件進行1：1的還原，然后再利用這些技術文件和生產文件進行PCB制板、元器件焊接、飛針測試、電路板調試，完成原電路板樣板的完整復制。由于電子產品都是由各類電路板組成核心控制部分進行工作，因此，利用PCB抄板這樣一個過程，可完成任何電子產品全套技術資料的提取以及產品的仿制與克隆。

PCB抄板軟件怎么用

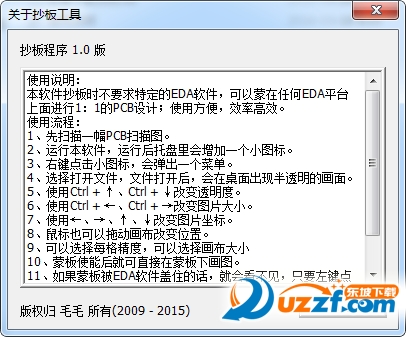

使用說明

1、先掃描一幅PCB圖片

2、運行軟件，運行后軟件會右下角的托盤中

3、右鍵鼠標可以查看到菜單

4、選擇打開文件，打開后會在單面呈半透明

5、使用Ctrl+↑、Ctrl+↓改變透明度

6、使用Ctrl+←、Ctrl+→改變圖片大小

7、使用←、→、↓、↑改變圖片坐標

8、鼠標也可以拖動畫布改變位置

9、可以選擇每格的精度 ，也能選擇畫布大小

10、蒙板使用手就可以直接在蒙板下畫圖

具體使用說明可以看幫助。

PCB抄板軟件功能介紹

1.放置焊盤、孔、線、弧、過孔、元件、FILL、POLYGON、文字；

2.各元素屬性設置、網格設置；

3.CTRL鍵自動捕捉網格與元素中心；

4.SHIFT鍵選擇、去選擇、剪切、拷貝、刪除、旋轉、鏡像與重復功能；

5.32層設置功能,縮放顯示；

6.任意設置原點；

7.設計精度：1mil；

8.自帶B2P格式、可讀取BMP、JPG圖片，可自動BMP讀取分辨率。

9.調用PROTEL2.5-2.8格式元件庫文件

10.輸出PROTEL2.5-2.8格式文件。

PCB抄版流程和技巧

在許多人心目中，抄板是無比簡單又沒什么技術含量的。今天我們公布抄板的操作流程和技巧，讓大家看看抄板是不是想象中那么簡單。

第一步：預備任務

拿到一塊無缺的電路板，看能否有地位偏高的元器件，若有先將元件位號、元件封裝、溫值等作具體記載。在拆開元件前須先掃描一遍作為備份。拆下較高的元件之后剩下的是SMD及一些較小的元件，此時再進行第二次掃描，記載圖像，建議分辯率用600dpi較適宜。在掃描前必然要肅清失落PCB外表上的污物以確保掃描后IC型號及PCB上的字符在圖片上明晰可見。

第二步：拆開元件及制造BOM表

用小風槍瞄準要拆開的元件進行加熱，用鑷子夾住讓管風將其吹走。先拆電阻、再拆電容，最終拆IC。并記載有無落失落及先前裝反的元件，在拆開之前應先預備好一張有位號、封裝、型號、數值等記載項目標表格，在元件記載該列上貼上雙面膠，記下位號后將拆下的元件一一粘貼到與位號相對應的地位，把一切器件拆開之后再用電橋測量其數值（有些器件在高溫的效果下自身的數值會發作轉變，所以應在一切的器件降溫后，再進行測量，此時測量的數值較為精確），測量完成后將數據輸入電腦存檔。

第三步：外表余錫肅清

借用助焊劑，將拆失落元件的PCB外表用吸錫線將殘剩錫渣肅清失落，依據PCB的層數將電烙鐵溫度恰當調整好，因?yàn)槎鄬影迳�熱較快不輕易將錫熔化，所以應將電烙鐵溫度調高，但也不成過高以免將油墨燙失落。將去失落錫的板子用洗板水或天那水洗凈后烘干即可。

第四步：抄板軟件中的及時操作

掃描表層圖像后將其辨別定為頂層和底層，把它們轉換成各類抄板軟件可以辨認的底圖，依據底圖起首把元件封裝做好（包羅絲印小，焊盤孔徑、以及定位孔等），待一切元件做好后將其放到響應的地位，調整字符，使其字體、字號巨細及地位與原板一致，便可進行下一步操作。

用砂紙把PCB外表的絲印、油墨和字符打磨失落，使其顯露亮堂的銅（打磨焊盤有一個很主要的竅門--打磨偏向必然要和掃描儀掃描的偏向垂直）。當然還有另一種辦法是用堿性液體加溫可以使油墨零落，但工夫較長。凡間運用前一種辦法較環保且對人體無害。有了明晰完好的PCB底圖是抄好PCB板的主要前提。

關于一個多層PCB的抄板挨次是從外到內。以一個8層板為例：

先去失落一和八層的油墨抄完一、八層后，再磨失落一和八層的銅，接著抄二和七層，然后是三和六層，最終抄完四、五層就可以了。操作進程中要留意掃描的圖像與實板存在誤差，應將其作恰當?shù)奶幹�，使其尺寸巨�?xì)和偏向與實板一致。確保底圖尺寸準確后開端一一調整PCB元件地位，使之與底圖完全重合，以便進行下一步放置過孔、描導線及鋪銅。在此進程中應留意細節問題如板的寬度、孔徑巨細及露銅的參數等。

第五步：反省

一個完美的反省辦法將直接影響到一個PCB圖的質量，運用圖像處置軟件，連系PCB畫圖軟件以及電路物理銜接關系可以做出100%的準確判別。阻抗對高頻板影響相當大，在只要什物PCB的狀況下可以用阻抗測試儀進行測試或?qū)�PCB進行切片，用金相顯微鏡測量其銅厚及層間距，此外還要剖析基材的介電常數（凡間以FR4、聚四氟乙烯、RCC作為介質），如許才可完全包管PCB的目標與原板堅持一致。

好了，抄板五步驟已經結束完畢了，到底抄板是不是想象中那么簡單，我想大家心里已經有了答案。這些看似簡單的東西在操作時會出現各種問題和難題，在此難以一一列出，各位感興趣的朋友可以自己慢慢積累。
