TD-W89941N增強型配置詳細說明書pdf格式

 TD-W89941N增強型采用高規格3*3MIMO架構，外置PA、LNA射頻芯片，是2.4GHz頻段最快速的無線路由器，手機、Pad、機頂盒、筆記本……接入設備更多，傳輸更高效，數據更流暢。以下文檔是TD-W89941N增強型詳細配置指南，有需要的朋友可自行下載此文檔。

TD-W89941N增強型詳細配置指南目錄

第一章 產品概述...............................................1
1.1 產品簡介.....................................................1
1.2 主要特性.....................................................2
第二章 硬件描述...............................................3
2.1 面板布置.....................................................3
2.1.1. 前面板....................................................3
2.1.2. 后面板....................................................4
2.2 復位............................................................4
2.3 系統需求.....................................................5
2.4 安裝環境.....................................................5
2.5 硬件連接.....................................................5
第三章 快速安裝指南.......................................7
3.1 建立正確的網絡設置..................................7
3.2 快速安裝指南.............................................8
3.2.1. ADSL接入方式.....................................10
3.2.2. 小區寬帶LAN（網線）接入方式...........15
第四章 配置指南..............................................20
4.1 啟動和登錄................................................20
4.2 首頁...........................................................20
4.3 設置向?qū)?...................................................21
4.4 上網設置....................................................22
4.4.1 ADSL接入...............................................22
4.4.2 小區寬帶LAN接入...................................29
4.4.3 MAC地址設置.........................................33
4.4.4 WAN口速率/模式....................................33
4.5 內網設置....................................................34
4.5.1 網關設置.................................................34
4.5.2 DHCP設置..............................................35
4.6 IPTV..........................................................38
4.7 無線設置...................................................40
4.7.1 基本設置................................................40
4.7.2 WDS無線橋接........................................43
4.7.3 無線高級設置.........................................44
4.8 上網控制...................................................45
4.8.1 帶寬控制................................................45
4.8.2 家長控制................................................47
4.8.3 行為管理................................................49
4.9 安全管理...................................................55
4.9.1 無線主機訪問控制.................................56
4.9.2 ARP綁定...............................................58
4.9.3 高級安全設置........................................59
4.10 高級用戶................................................60
4.10.1 虛擬服務器..........................................61
4.10.2 DMZ主機.............................................62
4.10.3 UPnP設置...........................................63
4.10.4 路由功能.............................................65
4.10.5 DDNS.................................................66
4.11 設備管理................................................67
4.11.1 路由器管理設置..................................68
4.11.2 時間設置............................................69
4.11.3 軟件升級............................................70
4.11.4 恢復出廠設置....................................71
4.11.5 備份和載入........................................71
4.11.6 重啟路由器........................................73
4.11.7 診斷工具..........................................74
4.11.8 系統日志..........................................75
4.11.9 流量統計..........................................76
附錄A FAQ.................................................78
附錄B IE瀏覽器設置...................................82
附錄C 規格參數...........................................84

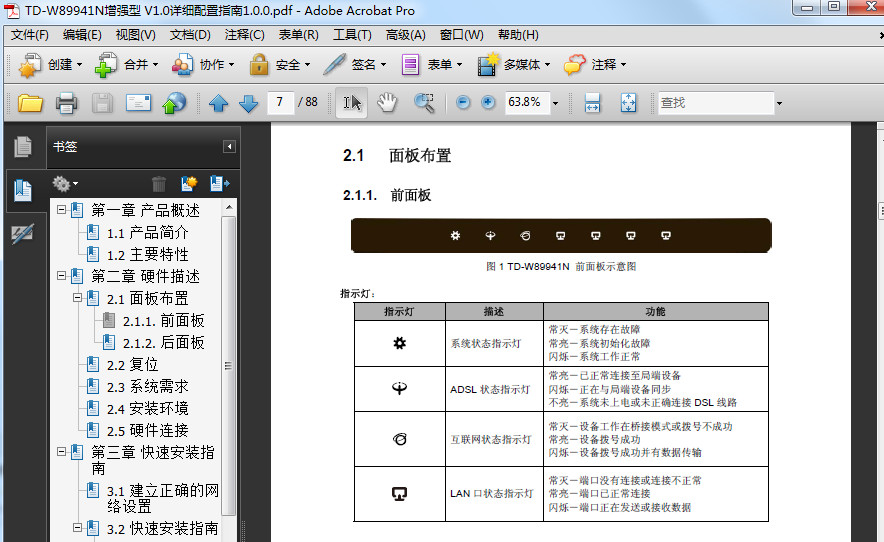

TD-W89941N增強型面板設置

TD-W89941N增強型規格參數

協議標準
IEEE 802.11n、IEEE 802.11g、IEEE 802.11b
IEEE 802.3、IEEE 802.3u
ANSI T1.413、ITU G.992.1、ITU G.992.2、ITU G.992.3、ITU G.992.5
無線速率
450Mbps
ADSL速率
下行：24Mbps（ADSL2+），8Mbps（ADSL）
上行：1Mbps
接口
3個10/100M自適應LAN端口（Auto MDI/MDIX）
1個10/100M自適應WAN/LAN端口（Auto MDI/MDIX）
1個RJ11端口
按鈕
電源開關按鈕
Reset復位按鈕
LED
SYS系統狀態指示燈
Internet狀態指示燈
ADSL狀態指示燈
端口Link/Act指示燈
天線
3根外置全向天線
尺寸
230mm x 144mm x 35mm（L x W x H）
