TL-SL1351(SL1226)快速安裝說明書pdf格式

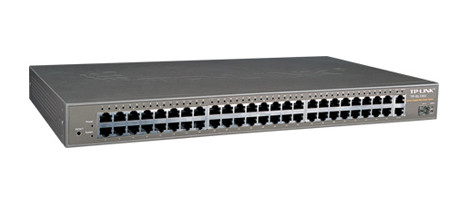

TL-SL1351是一款千兆以太網交換機，背板帶寬為15.6Gbps，非模塊化端口結構。以下文檔是TL-SL1351/SL1226快速安裝指南，有需要的朋友可立即下載此文檔。

溫馨提示：

本文檔為PDF格式文檔，因此需確保在閱讀之前你已經安裝了pdf閱讀器，如果尚未安裝閱讀器，建議下載福昕pdf閱讀器或其他PDF閱讀器，進行安裝后閱讀。

TL-SL1351/SL1226快速安裝指南目錄

第1章 產品介紹 ————————————————— 01
1.1 產品簡介 ....................................................................01
1.2 產品外觀 ....................................................................01
第2章 產品安裝 ————————————————— 03
2.1 物品清單 ....................................................................03
2.2 安裝注意事項 ...........................................................03
2.3 安裝工具準備 ...........................................................05
2.4 產品安裝 ....................................................................05
第3章 硬件連接 ————————————————— 07
3.1 連接至RJ45端口 ......................................................07
3.2 連接SFP端口 .............................................................07
3.3 連接電源線 ..............................................................08
3.4 設備初始化 ..............................................................09
3.5 安裝后檢查 ..............................................................09
附錄A 技術參數規格 —————————————— 10

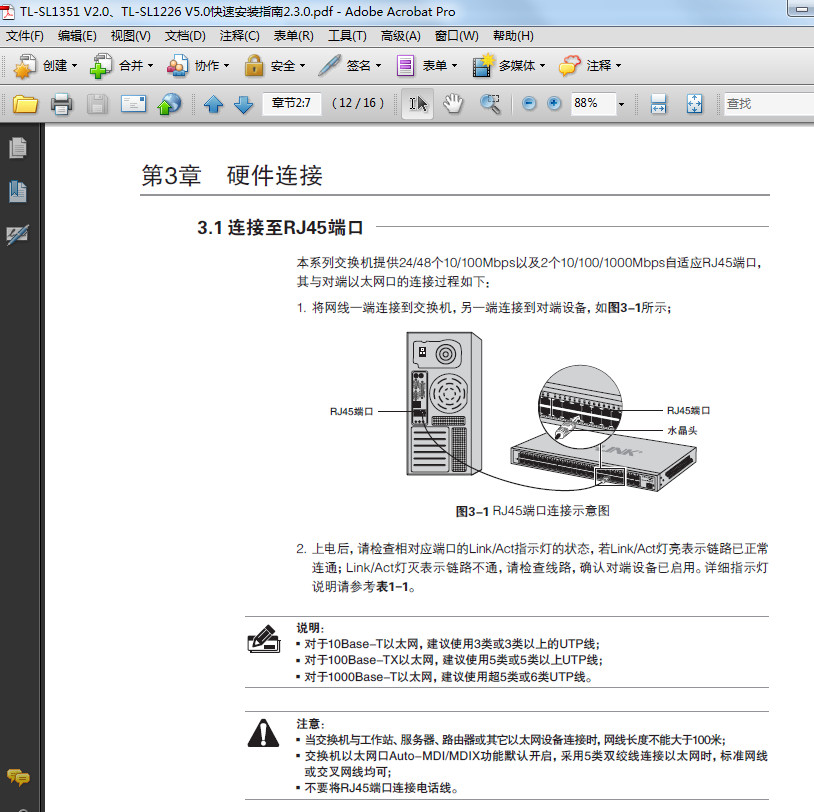

TL-SL1351/SL1226安裝指南——連接至RJ45端口

TL-SL1351重要參數

產品類型：千兆以太網交換機
應用層級：二層
傳輸速率：10/100/1000Mbps
交換方式：存儲-轉發
背板帶寬：15.6Gbps
包轉發率：10Mbps:14800pps
100Mbps:148800pps
1000Mbps:1488000pps
MAC地址表：8K
端口結構：非模塊化
端口數量：50個
端口描述：48個10/100Mbps RJ45口，2個10/100/1000Mbps RJ45口，1個千兆SFP光纖口
傳輸模式：全雙工/半雙工自適應
狀態指示燈：Link/Act，電源
電源電壓：AC 100-240V，50-60Hz
產品尺寸：440×260×44mm
環境標準：工作溫度：0-40℃
工作濕度：10%-90%RH（不凝結）
存儲溫度：-40-70℃
存儲濕度：5%-90%RH（不凝結）
